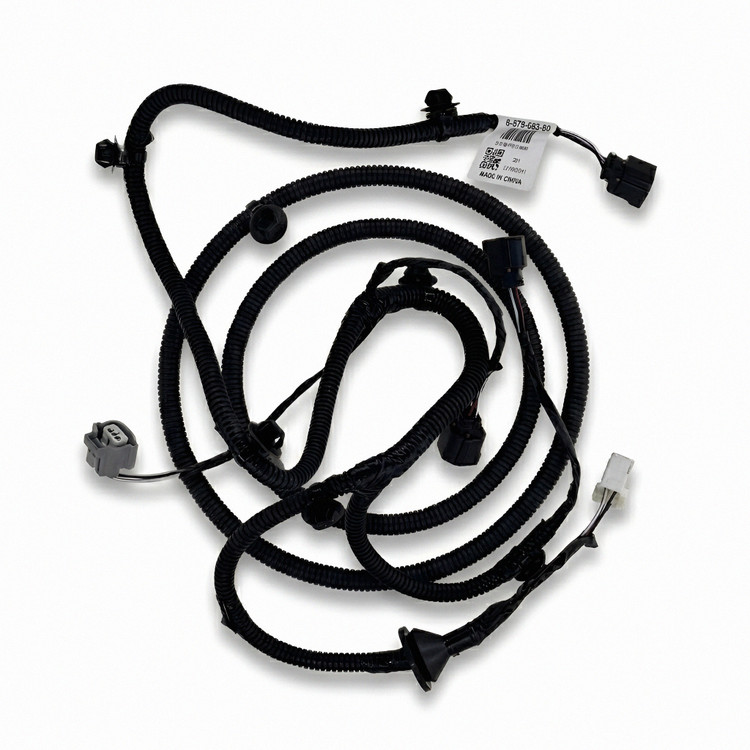

سیم کشی سپر عقب X5 کی ام سی

🔸️تجهیزات الکترونیکی متعددی در بخش عقبی خودروی کی ام سی X5 (KMC X5) نصب شده‌اند. به همین دلیل، سیم‌کشی سپر عقب این خودرو (Rear Bumper Wiring Harness) از بخش‌های حساس و مهم سیستم برق آن به شمار می‌رود.

در ادامه، نکات فنی و حفاظتی کلیدی که باید درباره سیم‌کشی سپر عقب KMC X5 بدانید آورده شده است:

۱. قطعات تحت پوشش این دسته سیم

دسته سیم سپر عقب در این خودرو، وظیفه برق‌رسانی و انتقال سیگنال به قطعات زیر را بر عهده دارد:

سنسورهای دنده عقب (PDC): سیستم هشدار فاصله با موانع.

رادارهای نقطه کور (BSD): در صورت مجهز بودن نسخه خودرو، سنسورهای رادار در گوشه‌های پشت سپر عقب قرار دارند.

چراغ‌های روی سپر: شامل چراغ‌های مه شکن عقب، چراغ دنده عقب و چراغ‌های پلاک.

۲. حساسیت شدید به رطوبت و کارواش (آب‌بندی سوکت‌ها)

این دسته سیم مستقیماً در پشت پوسته سپر قرار دارد و در معرض پاشش آب باران، گل و لای و به ویژه فشار مستقیم آب در کارواش است. سوکت‌های فابریک این بخش دارای اورینگ‌های آب‌بندی خاص هستند. اگر سپر خودرو برای صافکاری یا نقاشی باز شود، تعمیرکار باید دقت کند که این آب‌بندی‌ها آسیب نبینند. نفوذ کوچک‌ترین رطوبت به سوکت رادار نقطه کور یا سنسورها، باعث اتصالی، سولفاته شدن و فرستادن سیگنال خطا به پشت آمپر می‌شود.

۳. خطر پرس شدن در تصادفات عقب

در تصادفات از پشت (حتی ضربه‌های به ظاهر سبک)، پوسته پلاستیکی سپر به سمت داخل جمع می‌شود. در این حالت، دسته سیم بین پوسته نرم سپر و دیاق فلزی (تیر عرضی محکم پشت سپر) قرار می‌گیرد و به راحتی له یا بریده می‌شود. پس از هرگونه تصادف عقب، حتی اگر سپر آسیب ظاهری شدیدی ندیده باشد، باید مسیر سیم‌کشی بررسی شود تا از عدم اتصالی یا کشیدگی سیم‌ها اطمینان حاصل شود.

۴. تأثیر بر سیستم برق مولتی‌پلاکس (شبکه CAN)

از آنجا که اطلاعات سنسورهای عقب و رادارها به صورت دیجیتال در شبکه مالتی‌پلاکس خودرو بچرخد، هرگونه قطع و وصل شدن یا تغییر مقاومت در سیم‌ها می‌تواند کل سیستم کمکی راننده (ADAS) یا مانیتور خودرو را دچار اخلال کند. از چسب‌کاری‌های سنتی یا لحیم‌کاری‌های غیرتخصصی روی سیم‌های آسیب‌دیده این بخش خودداری کنید.

۵. ممنوعیت انشعاب‌گیری برای آپشن (مثل سنسور اضافه یا برقی کردن صندوق)

اگر قصد دارید جک صندوق برقی یا چراغ‌های تزیینی اضافه نصب کنید، به هیچ وجه نباید از سیم‌کشی فابریک سپر عقب انشعاب (برق) بگیرید. کامپیوتر خودرو (BCM) به دلیل تغییر ناگهانی جریان مصرفی، مدار را قطع کرده و خطای شبکه برق می‌دهد. نصب هرگونه آپشن عقب باید به صورت سوکت‌به‌سوکت و با فیوز مجزا از جعبه فیوز اصلی انجام شود.

۶. خرید و تعویض قطعه

دسته سیم سپر عقب KMC X5 (که در بازار جهانی با نام JAC JS6 شناخته می‌شود) ساختار منحصر‌به‌فردی دارد. حتما برند اصلی و شرکتی باید خریداری شود تا مشکلی به وجود نیاد.
